Nadproże nad oknem jest elementem nośnym, który przenosi obciążenia muru i stropu na jego boki. Sposób wykonania musi wynikać z projektu konstrukcyjnego, rodzaju ściany oraz szerokości otworu. W ścianie nośnej samodzielne przeróbki bez oceny konstruktora mogą doprowadzić do pękania muru, a nawet utraty jego stabilności.
Jakie nadproże wybrać?
Najczęściej stosuje się nadproża prefabrykowane albo wylewane na miejscu. W ścianach działowych obciążenia bywają mniejsze, ale nie oznacza to, że można zrezygnować z prawidłowego podparcia. W ścianie nośnej rozwiązanie dobiera się na podstawie dokumentacji, materiału muru, rozpiętości otworu i obciążeń.
| Cecha | Nadproże prefabrykowane | Nadproże wylewane |
|---|---|---|
| Szybkość montażu | Krótki montaż, bez oczekiwania na wykonanie zbrojenia na budowie | Dłuższa realizacja z powodu szalowania, betonowania i pielęgnacji betonu |
| Wymagana wiedza | Trzeba znać właściwy typ elementu, kierunek ułożenia i długość oparcia | Konieczne jest prawidłowe wykonanie szalunku, zbrojenia i betonowania zgodnie z projektem |
| Elastyczność wymiarowa | Ograniczona do dostępnych wymiarów i parametrów producenta | Większa, dlatego rozwiązanie sprawdza się przy nietypowych otworach |
| Zastosowanie | Typowe otwory w murach z ceramiki, betonu komórkowego lub innych materiałów | Nietypowe rozpiętości i rozwiązania przewidziane przez projektanta |
Prefabrykaty mogą mieć postać belek typu L, belek strunobetonowych albo elementów systemowych dopasowanych do konkretnego rodzaju muru. Nadproże monolityczne wykonuje się w szalunku, z zaprojektowanym zbrojeniem i betonem o parametrach wskazanych w dokumentacji. Nie należy samodzielnie zmieniać klasy betonu, średnicy prętów ani ich rozmieszczenia.
Czego potrzebujesz przed rozpoczęciem prac?
Zakres materiałów zależy od wybranej technologii. Przed rozpoczęciem robót przygotuj elementy wskazane w projekcie oraz podstawowe wyposażenie:
- Materiały konstrukcyjne – belki nadprożowe albo stal zbrojeniowa, beton, zaprawa i ewentualne elementy systemowe.
- Podparcie – podpory montażowe, stemple lub systemowe podpory przeznaczone do czasowego przejęcia obciążeń.
- Szalunek – potrzebny przy nadprożu wylewanym, wraz z elementami stabilizującymi.
- Narzędzia pomiarowe – poziomica, miara, łata i przyrządy do kontroli osi oraz wysokości.
- Wyposażenie do zbrojenia i betonu – drut wiązałkowy, narzędzia do cięcia i gięcia stali oraz mieszadło, jeśli projekt przewiduje betonowanie na miejscu.
Jak zrobić nadproże nad oknem krok po kroku?
Przed rozpoczęciem sprawdź w projekcie szerokość otworu, typ nadproża, sposób jego ułożenia, długość oparcia oraz wymagania dotyczące podpór. Konkretna długość oparcia nie jest uniwersalna. Zależy od konstrukcji, materiału ściany i dokumentacji technicznej elementu.
- Przygotuj i zabezpiecz mur – wyznacz położenie otworu, usuń luźne fragmenty zaprawy i wyrównaj powierzchnie, na których będzie opierało się nadproże.

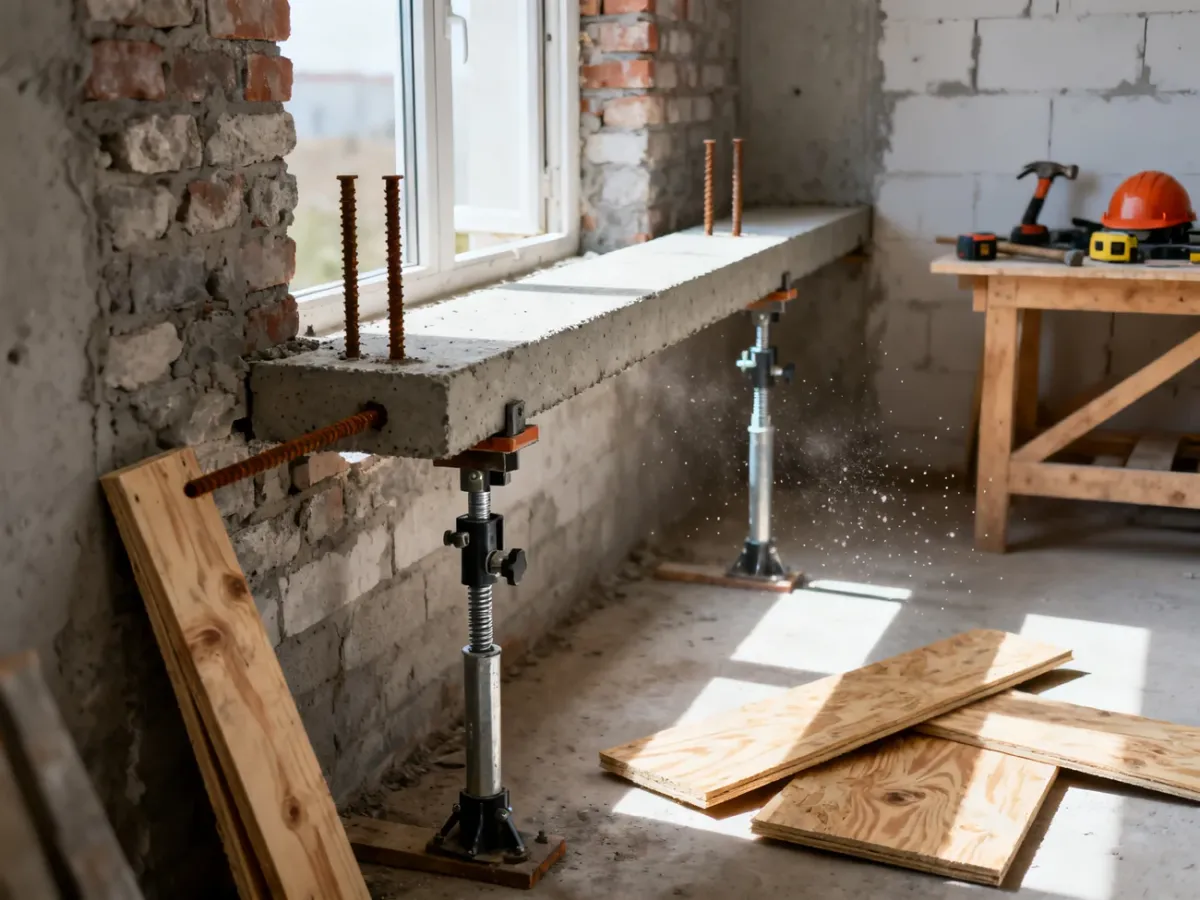

- Wykonaj tymczasowe podparcie – przed wycięciem lub rozebraniem fragmentu ściany ustaw podpory zgodnie z projektem. Ich zadaniem jest przejęcie obciążeń podczas prac i dojrzewania betonu.
- Przygotuj miejsca oparcia – po obu stronach otworu pozostaw pełny, stabilny mur na długość określoną w projekcie. Nie zastępuj tej wartości orientacyjnym pomiarem.
- Osadź prefabrykat albo wykonaj szalunek – belki ułóż w wymaganym kierunku i na warstwie zaprawy. Przy rozwiązaniu monolitycznym zamontuj stabilny szalunek, a następnie ułóż zbrojenie zgodnie z rysunkiem konstrukcyjnym.
- Skontroluj poziom i stabilność – sprawdź położenie elementu, szerokość otworu, długość oparcia oraz to, czy zbrojenie nie przemieściło się podczas montażu. W nadprożu wylewanym zachowaj wymaganą otulinę betonową.
- Wypełnij konstrukcję betonem – beton układaj tak, aby dokładnie otoczył zbrojenie i nie pozostawił pustek. Przy prefabrykacie wykonaj spoiny i wypełnienia zgodnie z instrukcją producenta.
- Pielęgnuj beton i pozostaw podpory – nadproże wylewane musi osiągnąć wymagane parametry przed zdjęciem szalunku lub podpór. Termin wynika z projektu, rodzaju betonu, temperatury i warunków dojrzewania, dlatego nie wolno kierować się wyłącznie wyglądem powierzchni.
- Usuń podpory po odbiorze prac – demontaż wykonaj dopiero wtedy, gdy pozwala na to dokumentacja lub decyzja osoby odpowiedzialnej za konstrukcję.
Kontrola przed zakończeniem prac
Przed zasłonięciem nadproża sprawdź najważniejsze elementy wykonania:
- Czy typ nadproża i jego wymiary odpowiadają projektowi?
- Czy długość oparcia po obu stronach otworu jest zgodna z dokumentacją?
- Czy podpory są stabilne i pozostawiono je przez wymagany czas?
- Czy zbrojenie ma właściwe położenie i otulinę betonową?
- Czy szalunek nie odkształcił się podczas betonowania?
Na jakie błędy uważać?
Nie wycinaj otworu w ścianie nośnej bez wcześniejszej oceny konstruktora. Szczególne ryzyko powodują zbyt krótkie oparcie, brak tymczasowych podpór, nieprawidłowe ułożenie belki, zmiana zbrojenia lub zastosowanie betonu o nieznanych parametrach. Zbyt szybkie usunięcie szalunku może przeciążyć niedojrzałą konstrukcję, a brak otuliny zwiększa ryzyko korozji stali.
Łukowe otwory, duże rozpiętości, ściany wielowarstwowe i miejsca z istniejącymi pęknięciami wymagają indywidualnego rozwiązania. W takich przypadkach wykonanie należy prowadzić na podstawie projektu konstrukcyjnego i pod nadzorem osoby z odpowiednimi uprawnieniami. Najbezpieczniejsza zasada brzmi: najpierw obliczenia i sposób podparcia, dopiero potem ingerencja w mur.
