Próbnik napięcia, nazywany też śrubokrętem fazowym, służy do szybkiego sprawdzenia obecności napięcia w instalacji. Nie jest precyzyjnym miernikiem. Aby zadziałał, dotknij ostrzem badanego punktu, trzymaj narzędzie za izolowaną rękojeść i przyłóż palec do metalowej końcówki na jej końcu. Przed pomiarem zawsze sprawdź próbnik na znanym, działającym źródle napięcia.
Jak działa próbnik napięcia?
Typowy próbnik jednobiegunowy przypomina płaski śrubokręt z przezroczystą rękojeścią. W jego wnętrzu znajdują się metalowe ostrze, rezystor o dużej rezystancji oraz neonówka, która sygnalizuje obecność napięcia. Rezystor ogranicza prąd do bardzo małej wartości, ale nie sprawia, że można bez ograniczeń dotykać przewodów.
Po przyłożeniu ostrza do przewodu fazowego i dotknięciu metalowej końcówki rękojeści obwód zamyka się przez ciało użytkownika. Przez rezystor, neonówkę i ciało płynie niewielki prąd, wystarczający do jej zaświecenia. Bez dotknięcia metalowej końcówki neonówka zwykle nie zadziała, ponieważ obwód pozostaje otwarty.
To właśnie odróżnia próbnik jednobiegunowy od próbnika dwubiegunowego. Pierwszy wskazuje obecność napięcia względem otoczenia i wymaga udziału ciała użytkownika. Drugi bada różnicę potencjałów między dwiema sondami, dlatego lepiej nadaje się do potwierdzania braku napięcia.
Jak przygotować się do sprawdzenia napięcia?
Przed zbliżeniem narzędzia do gniazdka lub przewodu wykonaj kilka czynności, które ograniczają ryzyko błędnego odczytu:
- Sprawdź, czy obudowa, rękojeść i izolacja ostrza nie są pęknięte.
- Zweryfikuj próbnik na znanym, sprawnym gniazdku pod napięciem.
- Upewnij się, że zakres pracy narzędzia obejmuje badane napięcie, na przykład 230 V AC.
- Pracuj suchymi dłońmi i nie dotykaj metalowej części ostrza.
- Zapewnij dobre oświetlenie, ale w razie potrzeby osłoń neonówkę przed silnym światłem.
Oznaczenia takie jak zakres napięcia, symbol napięcia przemiennego, kategoria CAT oraz zgodność z normą IEC 61243-3 pomagają ocenić, do jakiego zastosowania przeznaczono narzędzie. Sam napis na obudowie nie zastępuje jednak ostrożności.

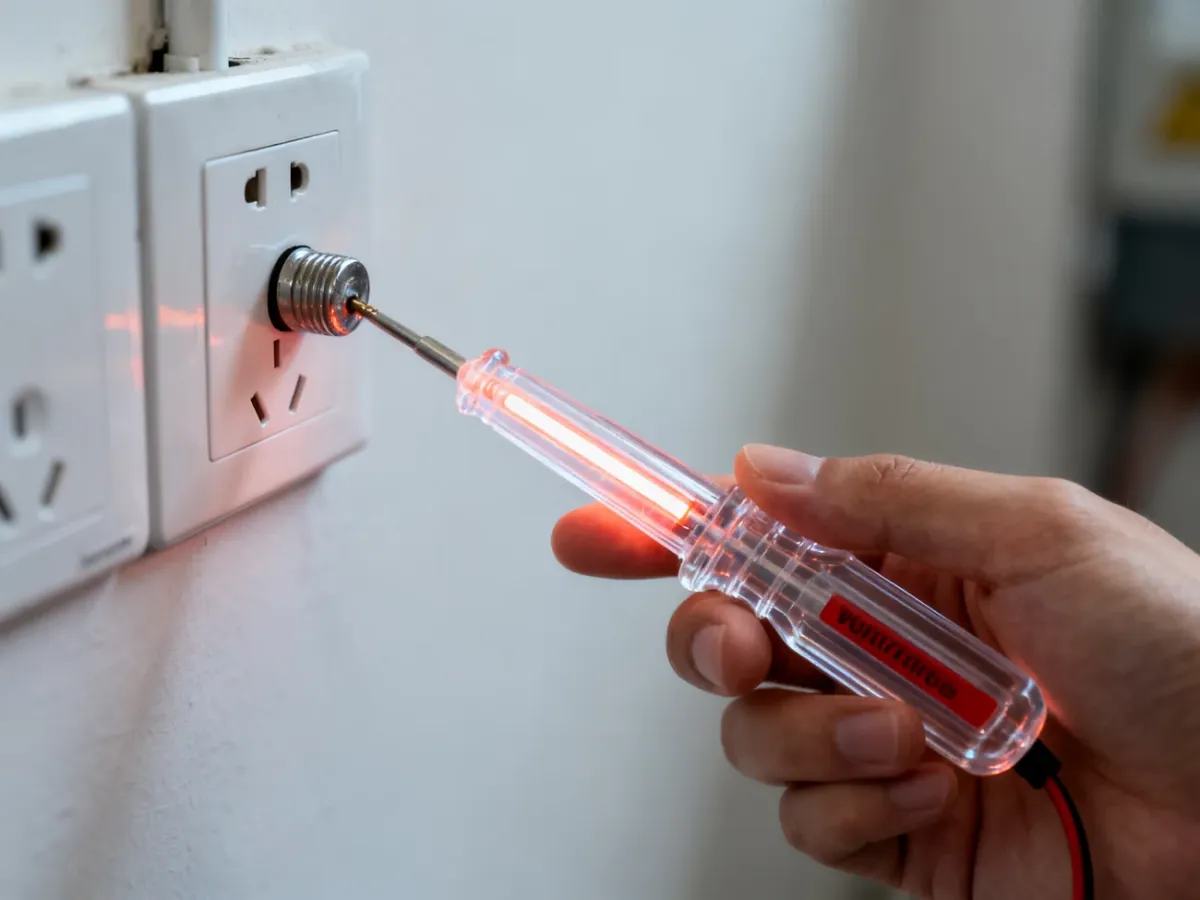

Jak używać próbnika napięcia w gniazdku?
W standardowym gniazdku 230 V jeden otwór jest połączony z przewodem fazowym L, a drugi z przewodem neutralnym N. Sprawdzaj je pojedynczo, bez dotykania ostrza palcami. Procedura wygląda następująco:
- Włóż metalowe ostrze do pierwszego otworu gniazdka, trzymając próbnik wyłącznie za izolowaną rękojeść.
- Dotknij kciukiem metalowej końcówki znajdującej się na końcu rękojeści.
- Obserwuj neonówkę, najlepiej osłaniając ją dłonią przed silnym światłem.
- Wyjmij próbnik i powtórz pomiar w drugim otworze gniazdka.
- Jeśli próbnik nie zaświeci się w żadnym otworze, sprawdź go ponownie na znanym źródle napięcia.
Nie wciskaj ostrza na siłę. Jeżeli gniazdko jest uszkodzone, luźne albo nosi ślady nadpalenia, nie kontynuuj pomiaru i nie korzystaj z niego do czasu sprawdzenia przez elektryka.
Co oznaczają wskazania próbnika?
Poniższa tabela opisuje typowe wskazania w prawidłowo wykonanym gniazdku. Są to wskazania orientacyjne, ponieważ próbnik jednobiegunowy nie mierzy dokładnej wartości napięcia.
| Punkt pomiaru | Stan neonówki | Interpretacja |
|---|---|---|
| Otwór z przewodem fazowym L | Świeci | Próbnik wykrywa obecność napięcia względem otoczenia. |
| Otwór z przewodem neutralnym N | Nie świeci | Typowy wynik w sprawnym gniazdku, ale nie jest dowodem pełnej sprawności obwodu. |
| Bolec ochronny PE | Nie świeci | Typowy wynik. Świecenie może wskazywać na problem z instalacją. |
| Oba otwory gniazdka | Świeci w obu | Możliwa usterka, napięcie indukowane albo błędna interpretacja. Potrzebna jest dalsza diagnostyka. |
Jeżeli próbnik świeci na bolcu ochronnym lub w obu otworach, nie traktuj tego jako zwykłej nieprawidłowości do samodzielnego usunięcia. Odłącz korzystanie z gniazdka i zleć sprawdzenie instalacji osobie z odpowiednimi kwalifikacjami.
Ograniczenia i zasady bezpieczeństwa
Próbnik jednobiegunowy jest wskaźnikiem pierwszego kontaktu, a nie przyrządem do potwierdzania braku napięcia przed pracami elektrycznymi. Jego wskazania mogą zależeć od konstrukcji narzędzia, zakresu napięcia, warunków otoczenia i sposobu trzymania.
Najważniejsze ograniczenia tego rozwiązania są następujące:
- Próbnik jednobiegunowy jest przeznaczony przede wszystkim do napięcia przemiennego AC i może nie działać poprawnie w obwodach prądu stałego DC.
- Przewody biegnące obok siebie mogą powodować napięcie indukowane, przy którym neonówka zaświeci mimo braku napięcia roboczego.
- Brak świecenia nie dowodzi, że przewód jest bezpieczny, zwłaszcza gdy próbnik nie został wcześniej sprawdzony.
- Silne światło może utrudnić zauważenie słabego żarzenia neonówki.
- Uszkodzony, zużyty lub niepewnego pochodzenia próbnik należy wymienić, a nie próbować naprawiać podczas pracy przy instalacji.
Jeżeli wynik jest niejasny, użyj próbnika dwubiegunowego lub multimetru, a przy instalacji domowej nie wykonuj napraw na podstawie samego śrubokręta fazowego. Szczególnej ostrożności wymagają wskazania napięcia na bolcu ochronnym, w obu otworach gniazdka albo na przewodzie, który powinien być odłączony.
Próbnik jest przydatny do szybkiego wskazania przewodu fazowego, ale jego brak wskazania nie stanowi samodzielnego potwierdzenia beznapięciowego stanu instalacji. W razie wątpliwości przerwij pracę i skontaktuj się z elektrykiem.
Praca przy instalacji elektrycznej może wiązać się z ryzykiem porażenia, pożaru lub uszkodzenia urządzeń. Artykuł ma charakter informacyjny i nie zastępuje pomiarów wykonanych odpowiednim przyrządem ani pomocy osoby posiadającej wymagane kwalifikacje.
