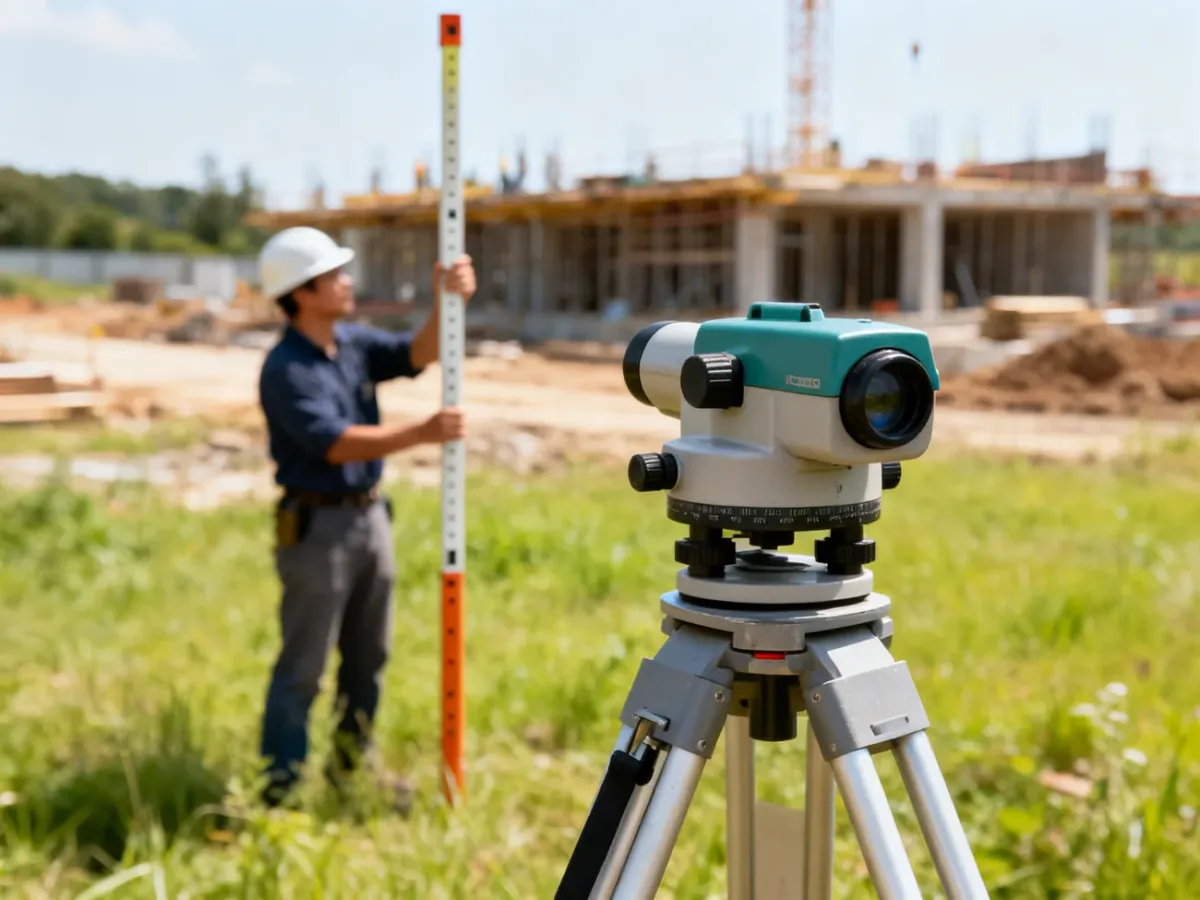

Niwelator optyczny służy do wyznaczania różnic wysokości między punktami terenu. Do pierwszego pomiaru potrzebujesz statywu, łaty niwelacyjnej i pomocnika. Najważniejsze czynności to stabilne ustawienie statywu, precyzyjne wypoziomowanie urządzenia oraz poprawne wyostrzenie i odczyt krzyża nitek na łacie.
Co jest potrzebne do pracy?
Sam instrument nie wystarczy do wykonania pomiaru. Każdy element zestawu odpowiada za inną część obserwacji:
- Niwelator optyczny – luneta z okularem i kolimatorem umożliwia obserwację łaty oraz odczyt wartości.
- Statyw – zapewnia stabilną podstawę i pozwala ustawić instrument na wygodnej wysokości.
- Łata niwelacyjna – pionowa listwa z podziałką, najczęściej typu E, z której odczytuje się wynik.
- Pomocnik – trzyma i przenosi łatę, a także ustawia ją pionowo w kolejnych punktach pomiarowych.
Przed rozpoczęciem pracy sprawdź, czy nogi statywu i zaciski działają prawidłowo, łata jest czytelna, a instrument nie ma uszkodzeń. Pomiar wykonuje się zwykle na zewnątrz, dlatego podłoże powinno być możliwie stabilne.
Jak używać niwelatora optycznego krok po kroku?
Procedura wygląda podobnie niezależnie od modelu, choć rozmieszczenie śrub i pokręteł może się różnić. Instrukcję producenta traktuj jako uzupełnienie poniższych czynności.
- Wybierz miejsce dla statywu – ustaw go tak, aby instrument miał możliwie dobry widok na łatę. Unikaj grząskiego gruntu, skarp i miejsc narażonych na drgania.
- Rozstaw statyw – rozsuń nogi, dociśnij ich końcówki do podłoża i ustaw głowicę zgrubnie poziomo. To tylko wstępne ustawienie, a nie precyzyjne poziomowanie niwelatora.
- Zamocuj instrument – przyłóż niwelator do głowicy statywu i dokręć śrubę centralną, nazywaną także śrubą sercową. Instrument powinien być stabilny, ale nie dokręcaj połączenia z nadmierną siłą.
- Wypoziomuj niwelator – ustaw pęcherzyk libelli pudełkowej w środku okręgu, obracając śruby spodarki. Rób to stopniowo, zwykle parami śrub, aż pęcherzyk pozostanie w centralnym położeniu. Zgrubne poziomowanie głowicy statywu nie zastępuje tej czynności.
- Sprawdź kompensator – jeśli model ma automatyczny kompensator, upewnij się, że nie jest zablokowany po transporcie. Po delikatnym poruszeniu instrument powinien ustabilizować linię celową. Nietypowe stukanie, brak stabilizacji lub wyraźne przemieszczanie obrazu wymagają przerwania pomiaru i sprawdzenia urządzenia.
- Wyceluj na łatę – pomocnik ustawia łatę w pierwszym punkcie, a Ty namierzasz ją przez kolimator. Następnie użyj śrub ruchu poziomego lub śrub leniwych, aby dokładnie ustawić obraz łaty w polu widzenia lunety.
- Ustaw ostrość krzyża nitek – skieruj lunetę na jasne, jednolite tło i obracaj pierścień okularu, aż pozioma, pionowa oraz pozostałe nitki będą wyraźne. Ta regulacja dotyczy samego krzyża nitek, a nie obrazu łaty.
- Ustaw ostrość obrazu łaty – skieruj lunetę na łatę i użyj pokrętła ostrości obiektywu. Podziałka powinna być czytelna, a obraz nie może przesuwać się względem krzyża nitek, gdy lekko zmieniasz położenie oka.
- Ustaw łatę pionowo – pomocnik powinien trzymać ją prosto, bez przechylania do przodu ani do tyłu. W razie potrzeby może delikatnie kołysać łatą, a operator odczytuje najmniejszą wartość pojawiającą się podczas tego ruchu. W praktyce najlepiej korzystać z wbudowanej libelli łaty, jeśli jest dostępna.
- Odczytaj wynik – odczytaj wartość na podziałce w miejscu przecięcia poziomej kreski krzyża nitek. Zapisz wynik wraz z oznaczeniem punktu i jednostką. Jeśli łata ma podziałkę typu E, zwróć uwagę na właściwą część skali, ponieważ cyfry i kreski mogą być odwrócone lub rozmieszczone naprzemiennie.
- Powtórz pomiar w kolejnym punkcie – pomocnik przenosi łatę, ustawia ją pionowo, a Ty ponownie sprawdzasz celowanie, ostrość i odczyt. Gdy zmienia się odległość od instrumentu, zwykle trzeba skorygować ostrość obrazu.
Przy pomiarze różnicy wysokości między punktami A i B można ustawić niwelator w miejscu, z którego oba punkty są dobrze widoczne. Odczytaj wartość na łacie w punkcie A, a następnie w punkcie B. Różnica odczytów wskazuje przewyższenie między punktami, jednak kierunek tej różnicy zależy od przyjętego sposobu obliczeń. Zapisuj odczyty od razu, aby nie pomylić punktów.
| Etap | Czynność | Cel |
|---|---|---|
| Przygotowanie | Rozstawienie i zamocowanie statywu | Uzyskanie stabilnej podstawy dla instrumentu |
| Poziomowanie | Ustawienie libelli śrubami spodarki | Wypoziomowanie osi celowej |
| Celowanie | Namierzenie łaty kolimatorem i śrubami ruchu poziomego | Ustawienie lunety na właściwym punkcie |
| Odczyt | Wyostrzenie obrazu i odczyt na przecięciu z nitką poziomą | Określenie wartości dla danego punktu |
Na co uważać podczas pomiaru?
Najczęstsze problemy nie wynikają z samej optyki, lecz z ustawienia sprzętu i łaty. Przed zapisaniem wyniku sprawdź szczególnie następujące elementy:
- Statyw nie może zapadać się w miękkim gruncie ani opierać jednej nogi na luźnym materiale.
- Łata powinna stać pionowo, ponieważ nawet niewielkie pochylenie zmienia odczytaną wartość.
- Krzyż nitek i obraz podziałki muszą być osobno wyostrzone, inaczej pojawia się błąd paralaksy.
- Silny wiatr może poruszać łatą i statywem, dlatego pomiar trzeba powtórzyć po uspokojeniu zestawu.
- Po zmianie położenia łaty należy sprawdzić ostrość obrazu, zwłaszcza przy wyraźnie innej odległości.
Zablokowany kompensator może sprawić, że obraz wygląda stabilnie, ale linia celowa nie pracuje prawidłowo. Przed pomiarem zawsze sprawdź, czy mechanizm został odblokowany.
Nie odczytuj łaty w chwili, gdy pomocnik dopiero ją ustawia. Jeśli podziałka drga, poproś o ustabilizowanie łaty i dopiero wtedy zapisz wynik. Przy dużej odległości, mocnym słońcu lub falowaniu powietrza obraz może być mniej wyraźny. W takim przypadku pomaga skrócenie dystansu albo wykonanie kilku kontrolnych odczytów.
Jeżeli po prawidłowym ustawieniu statywu, libelli i ostrości kolejne pomiary są rażąco niespójne, nie koryguj urządzenia samodzielnie. Przyczyną może być rozkalibrowanie niwelatora, uszkodzenie kompensatora albo problem z mechaniką statywu. Sprzęt należy wtedy sprawdzić w serwisie lub u osoby zajmującej się instrumentami geodezyjnymi.
Jak przechowywać niwelator?
Po zakończeniu pracy wytrzyj kurz i wilgoć z obudowy, a optykę czyść wyłącznie miękką ściereczką przeznaczoną do soczewek. Nie przecieraj soczewek przypadkowym materiałem, ponieważ piasek może je zarysować. Na czas transportu zablokuj kompensator, jeśli urządzenie ma taką funkcję, i włóż niwelator do walizki. Nie przenoś go zamocowanego na rozstawionym statywie.
Największą dokładność daje spokojna, powtarzalna procedura: stabilny statyw, precyzyjne poziomowanie śrubami spodarki, osobne ustawienie ostrości krzyża nitek i obrazu oraz pionowo trzymana łata. Przy tych zasadach pierwszy pomiar niwelatorem optycznym jest możliwy bez skomplikowanych czynności, choć wymaga współpracy operatora z pomocnikiem.
