Niwelator laserowy pozwala jednej osobie szybko wyznaczać poziomy, różnice wysokości i spadki. Żeby pomiar był wiarygodny, potrzebujesz stabilnego statywu, poprawnie ustawionego urządzenia oraz detektora zamocowanego na łacie. Na zewnątrz to właśnie odbiornik, a nie oko operatora, służy do odczytu wiązki.
Czego potrzebujesz przed rozpoczęciem pracy?
Do podstawowych pomiarów terenowych przygotuj urządzenie, statyw i osprzęt do odczytu. Statyw może być zwykły albo korbowy, zależnie od wymaganej wysokości i wygody regulacji. Potrzebne będą także łata laserowa oraz detektor, czyli odbiornik wiązki.
Przed włączeniem sprzętu sprawdź warunki stanowiska:
- Statyw stoi na stabilnym podłożu i jest prawidłowo rozłożony.
- Akumulator lub baterie niwelatora i detektora są naładowane.
- Kopułka ochronna oraz soczewka są czyste i nie mają widocznych uszkodzeń.
- Łata i uchwyt detektora nie mają luzów.
- Punkt odniesienia, czyli reper lub poziom „0”, jest jasno określony.
Nie ustawiaj statywu na świeżo nasypanej ziemi, luźnym gruncie ani w miejscu narażonym na drgania. Automatyczne poziomowanie skoryguje niewielkie odchylenie, ale nie zastąpi stabilnego montażu.
Jak ustawić niwelator laserowy krok po kroku?
Procedura jest podobna w większości modeli obrotowych. Poszczególne przyciski i sposób sygnalizowania błędów mogą się różnić, dlatego przed pracą sprawdź instrukcję konkretnego urządzenia.
- Rozstaw statyw w miejscu, z którego wiązka obejmie obszar pomiaru, i mocno dociśnij nogi do podłoża.
- Przykręć niwelator do głowicy statywu. Sprawdź, czy połączenie jest sztywne i czy urządzenie nie przechyla się pod własnym ciężarem.
- Ustaw głowicę mniej więcej poziomo, bez prób ręcznego ustawiania jej z dokładnością wymagającą śrub regulacyjnych.
- Włącz niwelator i poczekaj, aż kompensator zakończy samopoziomowanie. Jeśli urządzenie sygnalizuje przekroczenie zakresu, popraw ustawienie statywu.

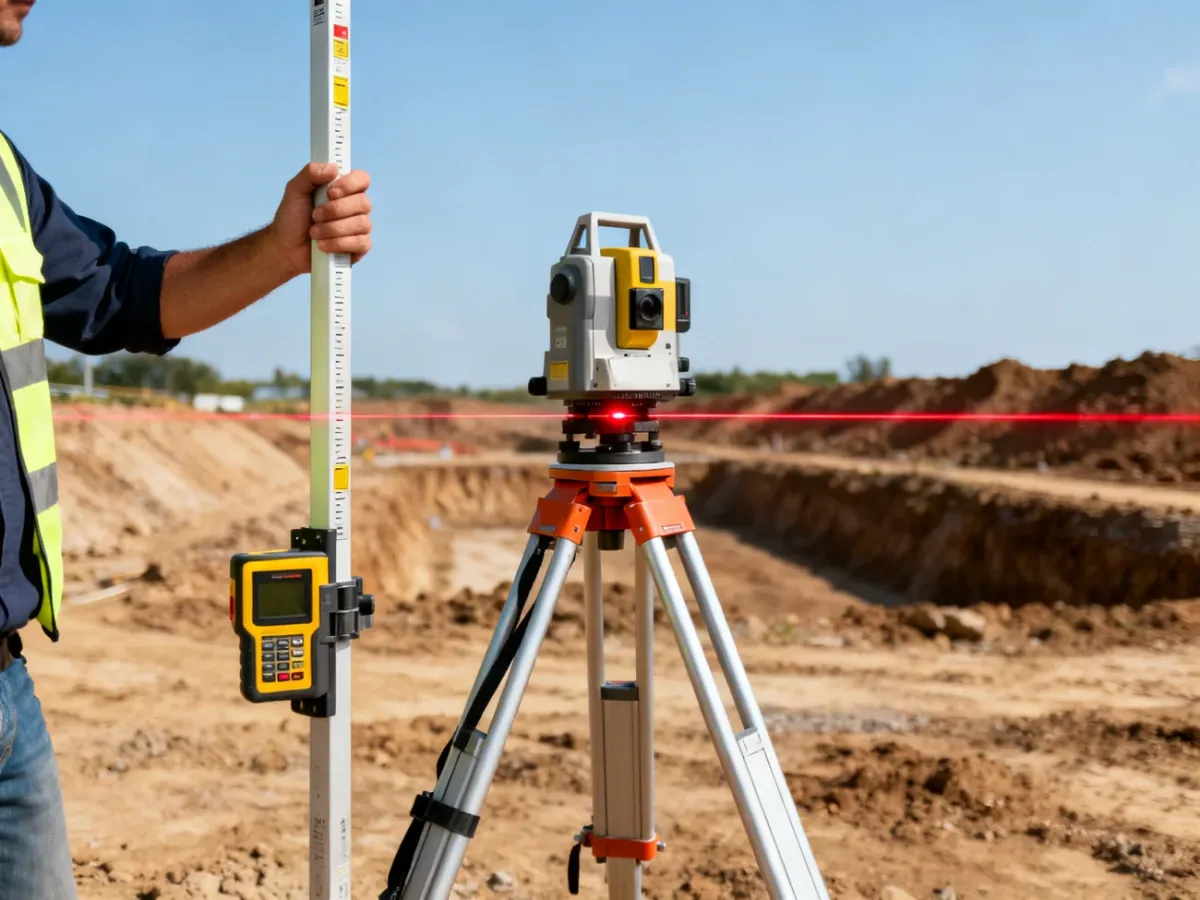

- Włącz detektor i zamocuj go na łacie. Element mocujący powinien trzymać odbiornik prosto, bez przechyłu.
- Ustaw zero detektora na wysokości zera łaty. To ważne, ponieważ wskazanie detektora ma być odczytywane razem ze skalą łaty.
- Przesuń detektor w pobliżu przewidywanej wysokości wiązki. Sygnał świetlny, strzałki i dźwięk wskażą, czy odbiornik znajduje się nad wiązką, pod nią czy dokładnie na osi.
- Na reperze ustaw detektor na osi wiązki i zablokuj go na łacie. Ta pozycja staje się poziomem odniesienia dla kolejnych punktów.
W detektorze standardowym strzałka wskazuje kierunek przesunięcia. Jeśli pokazuje w dół, odbiornik znajduje się powyżej osi i trzeba go opuścić. Gdy pojawi się sygnał centralny oraz ciągły dźwięk, detektor jest ustawiony na wiązce. Model cyfrowy może dodatkowo pokazać odchylenie w milimetrach.
Podczas kolejnych pomiarów nie zmieniaj wysokości statywu ani położenia niwelatora. Przesuwaj wyłącznie detektor po łacie. Przykładowo wskazanie +22 cm oznacza, że punkt odczytu znajduje się 22 cm powyżej przyjętej płaszczyzny odniesienia.
Jak wykonać pomiar różnicy wysokości?
Po ustawieniu poziomu „0” możesz sprawdzać następne miejsca bez ponownego poziomowania urządzenia. Zachowaj tę samą orientację łaty i trzymaj ją pionowo. Przechylenie łaty zmienia położenie detektora względem wiązki i może zafałszować wynik.
Pomiar wykonuj w następującej kolejności:
- Ustaw łatę z detektorem na pierwszym punkcie i wyznacz oś wiązki.
- Zapisz wysokość detektora względem przyjętego zera albo ustaw ją jako punkt odniesienia.
- Przenieś łatę na drugi punkt, utrzymując ją pionowo.
- Przesuwaj detektor po łacie aż do uzyskania sygnału centralnego.
- Odczytaj różnicę na skali łaty lub wyświetlaczu cyfrowym.
- Porównaj oba wskazania i zapisz wynik przed przejściem do następnego punktu.
Ta metoda przydaje się między innymi przy kontroli głębokości wykopów, ustawianiu szalunków, przygotowaniu podłoża pod posadzkę i sprawdzaniu poziomu nawierzchni. Na zewnątrz detektor jest niezbędny, ponieważ obracająca się wiązka często nie jest widoczna w świetle dziennym.
Tryb poziomy, spadek manualny i spadek cyfrowy
Procedura zależy od tego, jakie funkcje ma konkretny model. Tryb poziomy służy do wyznaczania jednej płaszczyzny odniesienia. Tryby spadku pochylają wiązkę w wybranej osi, ale robią to w inny sposób.
| Tryb | Zastosowanie | Sposób ustawienia |
|---|---|---|
| Poziom | Poziomowanie terenu, fundamentów, posadzek i szalunków | Urządzenie samopoziomuje wiązkę po uruchomieniu |
| Spadek manualny | Proste prace ziemne, odwodnienia i nawierzchnie | Operator oblicza różnicę wysokości i ręcznie pochyla wiązkę |
| Spadek cyfrowy | Prace wymagające precyzyjnego nachylenia | Wartość spadku wpisuje się w urządzeniu dla wybranej osi |
Jak ustawić spadek manualny?
Najpierw ustaw niwelator i wybierz oś X albo Y zgodną z kierunkiem planowanego spadku. Wyznacz punkt kontrolny w znanej odległości. Następnie oblicz różnicę wysokości według wzoru: spadek w procentach × odległość.
Dla spadku 2% na odcinku 10 m różnica wynosi 20 cm. Po ustawieniu łaty i detektora na poziomie odniesienia opuszczasz odbiornik o 20 cm. Potem zmieniasz pochylenie wiązki na wybranej osi, aż detektor pokaże nową płaszczyznę. Ta metoda wymaga poprawnych obliczeń i dokładnego zachowania odległości kontrolnej.
Jak ustawić spadek cyfrowy?
W modelu cyfrowym wybierasz oś i wpisujesz żądaną wartość spadku, zgodnie z jednostkami obsługiwanymi przez urządzenie. Niwelator sam ustawia wiązkę według wprowadzonego parametru. Nie musisz ręcznie opuszczać detektora ani wyznaczać spadku przez pomiar pomocniczy.
Tryb cyfrowy ogranicza liczbę obliczeń i ułatwia powtarzalną pracę, ale nadal wymaga prawidłowego ustawienia osi oraz stabilnego statywu. Zawsze sprawdź znak spadku, ponieważ kierunek opadania powierzchni ma znaczenie przy odwodnieniu, drogach i układaniu kostki.
Typowe problemy podczas pomiaru
Silne, bezpośrednie światło słoneczne może utrudniać detektorowi wychwycenie wiązki. Ustaw odbiornik tak, aby osłonić jego pole detekcji przed słońcem, zmień położenie stanowiska, jeśli jest to możliwe, i korzystaj z sygnalizacji dźwiękowej. Sprawdź też baterie, czystość okienka odbiornika oraz właściwy tryb pracy.
Drgania od maszyn, wiatr albo osiadanie statywu mogą zmienić położenie urządzenia. Nie kontynuuj wtedy odczytów bez ponownego sprawdzenia punktu odniesienia. Przy dużych odległościach znaczenie ma również zasięg i dokładność konkretnego modelu, dlatego nie zakładaj, że deklarowany zasięg oznacza identyczną jakość pomiaru w każdych warunkach.
Alarm wysokości nie jest zwykle usterką. To funkcja bezpieczeństwa, która wykrywa przemieszczenie lub rozpoziomowanie niwelatora. Gdy urządzenie zaczyna piszczeć, przestaje się obracać albo sygnalizuje błąd:
- Przerwij odczyty i nie zapisuj wyników uzyskanych po alarmie.
- Sprawdź, czy statyw nie osiadł, nie został potrącony albo nie stoi na luźnym gruncie.
- Ustaw urządzenie ponownie i poczekaj na zakończenie samopoziomowania.
- Powtórz pomiar kontrolny na reperze przed kontynuowaniem pracy.
- Jeśli alarm pojawia się bez widocznej przyczyny, zleć sprawdzenie lub kalibrację w serwisie.
Podczas pracy przestrzegaj podstawowych zasad bezpieczeństwa:
- Nie kieruj wiązki w stronę oczu i nie patrz bezpośrednio w źródło lasera.
- Nie zostawiaj urządzenia bez zabezpieczenia w miejscu przejazdu maszyn.
- Chroń niwelator przed upadkiem, wilgocią wykraczającą poza jego klasę ochrony i zabrudzeniem głowicy.
- Po zakończeniu pomiaru wyłącz sprzęt i transportuj go w przeznaczonej do tego walizce.
Precyzja zależy od powtarzalnej procedury
Niwelator laserowy przyspiesza pomiary, ponieważ pozwala pracować jednej osobie, ale nie zwalnia z kontroli stanowiska i punktu odniesienia. Stabilny statyw, pionowo prowadzona łata, właściwie ustawiony detektor oraz reakcja na każdy alarm ograniczają ryzyko błędów. Regularna kontrola kalibracji jest potrzebna szczególnie wtedy, gdy urządzenie upadło, było przewożone w trudnych warunkach lub zaczyna dawać niespójne wyniki.
