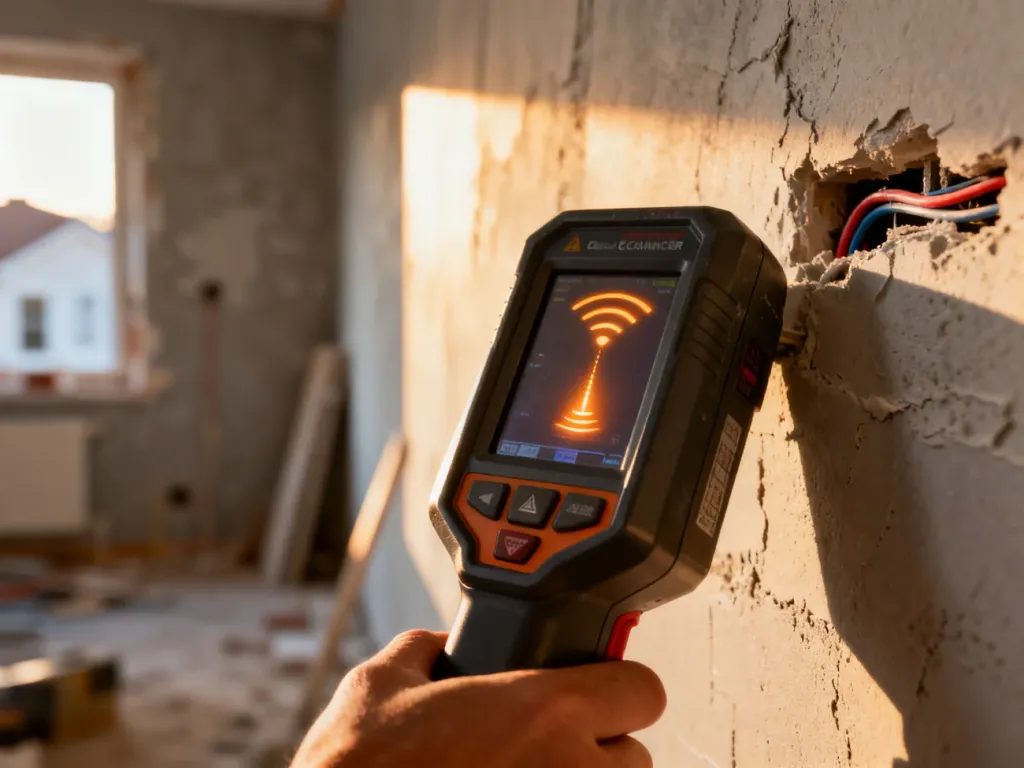

Wykrywacz przewodów rozpoznaje obiekty w ścianie, analizując pole elektromagnetyczne oraz zmiany właściwości elektrycznych materiału. Tryb pasywny odbiera pole o częstotliwości sieciowej wokół przewodu pod napięciem, a tryb aktywny wytwarza własne pole i sprawdza, jak zaburzają je metal, drewno, pustka lub inny materiał.
Jak fizycznie wykrywacz „widzi” coś wewnątrz ściany?
Urządzenie nie obserwuje przewodu bezpośrednio. Jego czujniki reagują na anomalię, czyli zmianę pola elektrycznego, magnetycznego albo pojemności elektrycznej w stosunku do otoczenia. Ściana sama ma określone właściwości fizyczne, a ukryty kabel, metalowa rura czy drewniany element zmieniają je lokalnie.
W praktyce wykrywacze często łączą kilka sensorów. Dlatego określenie „wykrywacz przewodów” może oznaczać urządzenie rozpoznające nie tylko kable, lecz także metale, elementy drewniane i pustki. Sposób reakcji zależy od wybranego trybu pracy.
Detekcja pasywna – odbiór pola 50 Hz
Przewód zasilany prądem przemiennym wytwarza wokół siebie zmienne pole elektryczne i magnetyczne. W instalacji zasilanej z sieci jego częstotliwość wynosi zwykle 50 Hz. W trybie pasywnym wykrywacz nie emituje własnego sygnału. Działa jak czuły odbiornik, który poszukuje pola pochodzącego od przewodu pod napięciem.
Jeżeli sygnał przekroczy próg czułości, urządzenie może wskazać obecność kabla dźwiękiem, symbolem na ekranie albo zmianą wskazania. Ten tryb nie potwierdza jednak obecności każdego przewodu. Kabel pozbawiony napięcia nie wytwarza pola o takim charakterze, a sygnał może zostać osłabiony przez ekranowanie lub dużą odległość od powierzchni ściany.
Detekcja aktywna – własne pole i jego zaburzenia
W trybie aktywnym urządzenie generuje własne pole za pomocą cewki lub elektrod. Następnie mierzy, jak znajdujące się w ścianie materiały wpływają na to pole. Metal może zmienić rozkład pola i wywołać prądy wirowe, natomiast drewno, pustka czy fragment wilgotnego tynku zmieniają lokalną pojemność elektryczną oraz warunki przepływu pola.
W tym kontekście ważna jest przenikalność dielektryczna. Dielektryk to materiał, który nie przewodzi prądu tak jak metal, ale wpływa na zachowanie pola elektrycznego. Gdy sensor znajduje się nad innym materiałem niż zasadnicza warstwa ściany, zmienia się mierzona pojemność. Elektronika przelicza tę różnicę na sygnał wskazujący możliwy obiekt.
Aktywna detekcja może więc wykrywać również elementy nieprzewodzące. Nie oznacza to jednak, że rozpoznaje ich rodzaj z absolutną pewnością. Podobną reakcję mogą wywołać różne materiały o zbliżonej gęstości lub przenikalności elektrycznej.
Co dokładnie wykrywają poszczególne technologie?
Różne metody reagują na inne właściwości obiektu. Najłatwiej wykrywa się zwykle duże metalowe elementy, szczególnie wykonane z materiałów ferromagnetycznych, takich jak stal. Przewody pod napięciem wymagają natomiast analizy pola wytwarzanego przez instalację.
| Metoda | Typowe zastosowanie | Zasada działania |
|---|---|---|
| Indukcyjna | Wykrywanie metali, zwłaszcza większych elementów stalowych | Pomiar zaburzeń pola elektromagnetycznego i prądów indukowanych w metalu |
| Pojemnościowa | Wykrywanie drewna, pustek, metali i zmian gęstości materiału | Pomiar zmiany pojemności oraz wpływu obiektu na pole elektryczne |
| Napięciowa | Wykrywanie przewodów zasilanych napięciem sieciowym | Odbiór pola elektrycznego lub elektromagnetycznego o częstotliwości około 50 Hz |
Metoda indukcyjna dobrze reaguje na metal, ale sama nie odpowie na pytanie, czy w pobliżu znajduje się przewód pod napięciem. Z kolei tryb napięciowy może nie wykryć kabla odłączonego od zasilania, nawet jeśli jego metalowe żyły fizycznie znajdują się w ścianie. Właśnie dlatego bardziej rozbudowane urządzenia stosują kilka trybów jednocześnie.
Dlaczego wykrywacz przewodów czasem podaje błędny wynik?
Czujnik mierzy różnicę między obiektem a tłem. Jeżeli sama ściana jest niejednorodna albo zawiera dużo materiałów przewodzących, urządzenie otrzymuje sygnały podobne do tych, które powinien wywołać szukany obiekt. Na odczyt wpływa także głębokość położenia przewodu i rozmiar elementu. Im dalej znajduje się obiekt, tym słabsza jest jego odpowiedź dla sensora.
Najczęstsze czynniki zakłócające pomiar to:
- Wilgoć w ścianie – zwiększa przewodność tynku i zmienia jego właściwości dielektryczne, przez co czujnik pojemnościowy może zarejestrować szeroką lub niestabilną anomalię.
- Zbrojenie stalowe – tworzy rozległą strukturę metalową, która może maskować mniejsze obiekty i zaburzać pole wykorzystywane przez tryb indukcyjny.
- Przewody ekranowane – metalowa osłona ogranicza przenikanie pola na zewnątrz, dlatego tryb napięciowy może zareagować słabiej niż w przypadku zwykłego przewodu.
- Niejednorodna ściana – różnice między betonem, cegłą, tynkiem, płytą gipsowo-kartonową i pustkami zmieniają poziom sygnału tła.
- Niestabilne prowadzenie urządzenia – zmiana odległości od powierzchni lub kąta położenia sensora może zostać odczytana jako zmiana właściwości ściany.
Wysoka czułość nie zawsze oznacza lepszy pomiar. Ułatwia zauważenie słabego sygnału, ale zwiększa też liczbę fałszywych wskazań. Selektywność urządzenia zależy od tego, czy potrafi odróżnić sygnał przewodu od zmian wywołanych przez tynk, wilgoć, zbrojenie lub sąsiednie instalacje.
Kalibracja ustala poziom odniesienia, czyli „zero” dla konkretnego fragmentu ściany. Bez niej urządzenie może potraktować naturalne właściwości podłoża jako obiekt do wykrycia. Kalibracja na pustym, reprezentatywnym fragmencie pozwala odizolować tło od późniejszej zmiany sygnału. Jeżeli podłoże jest niejednorodne, samo ustawienie poziomu odniesienia nie usunie wszystkich błędów, ale bez tego pomiar jest znacznie mniej wiarygodny.
Kalibracja nie zwiększa fizycznego zasięgu sensora. Pomaga mu natomiast rozpoznać, jaka część mierzonego sygnału wynika ze ściany, a jaka może pochodzić od ukrytego obiektu.
Dlatego wskazanie wykrywacza należy traktować jako informację o anomalii w materiale lub polu, a nie jako bezwarunkowy dowód rodzaju i dokładnego położenia obiektu. Najbardziej wiarygodny obraz daje zgodność kilku trybów detekcji oraz stabilny odczyt po prawidłowej kalibracji.
